【AlphaCUT概要】

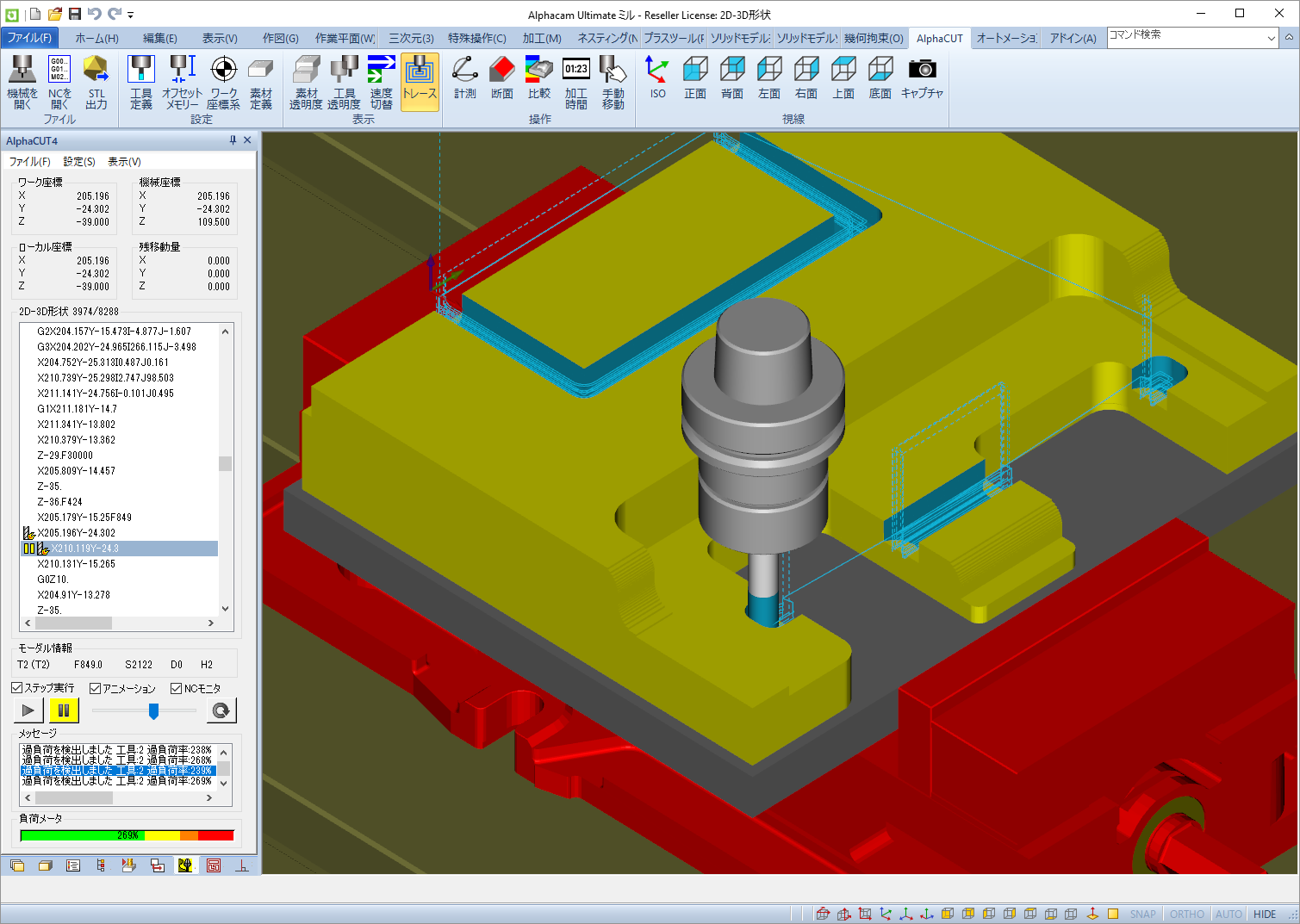

AlphaCUT はAlphacamを母体とし、ライコムシステムズ株式会社にて開発した日本国産のNCプログラムシミュレーターです。2003年より販売が開始され、これまでに150社以上に採用されています。実機と同様の環境を設定でき、手組み、マクロ使用、及びCAMシステムで作成したNCプログラムの干渉チェックを行えます。


大きな特徴は二点あります。


一つ目は描画機能が非常に優れているという点です。0.1ミクロン単位までローディング無しでスムーズに拡大し、測定が行えます。高精細な描画力により、視認性が必要な場合に効果を発揮します。また3D設計モデルと切削後の形状比較も行えます。


二つ目は演算が速いという点です。マルチコアスレッディング使用でさらに高速演算が可能になります。


AlphaCUTは、グラフィックスピード、そしてコストパフォーマンスに優れたシミュレーターです。




特徴

高精細グラフィックによる精密描画

ミクロン単位までローディング無しでスムーズに拡大/縮小が可能。

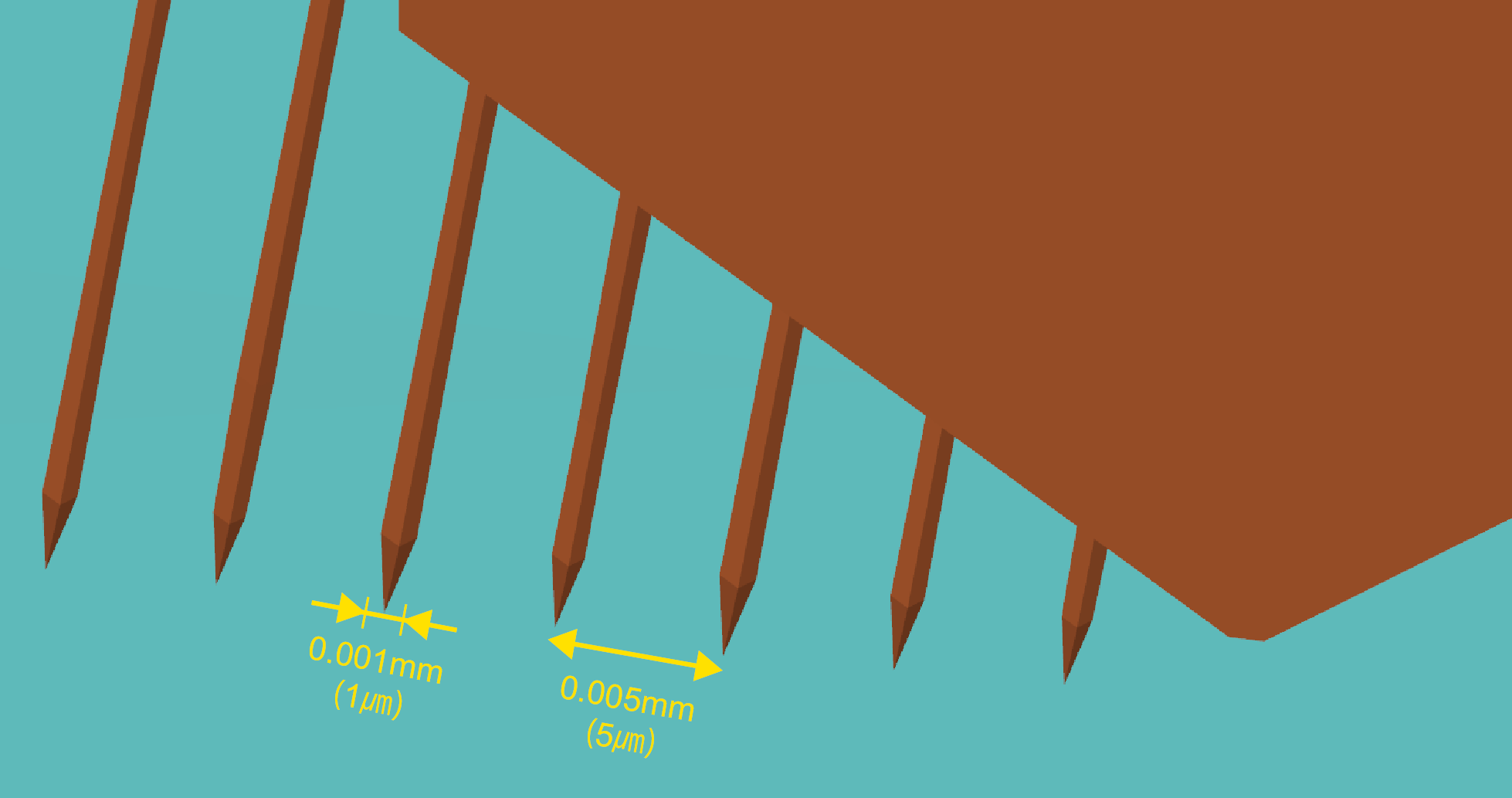

左:30ミクロン幅のシミュレーション表示。 0.1ミクロン(100ナノ)まで表示可能。
右:計測機能にて測定。 0.0333mm(33.3μm)の結果。


高速計算シミュレーション

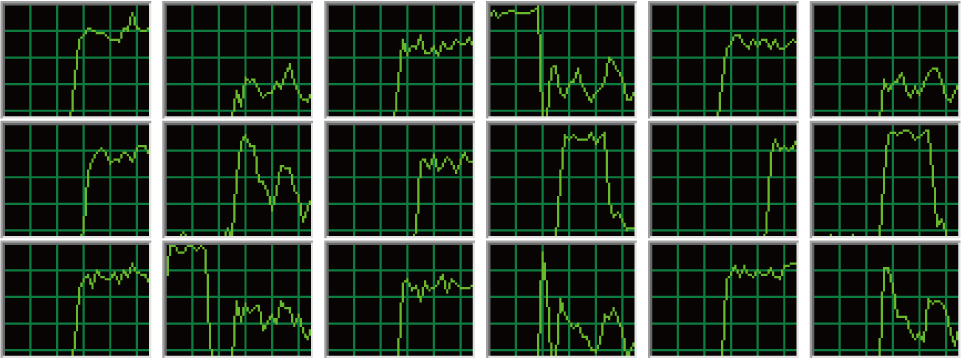

マルチコアスレッディングで高速演算。 高速計算設定(アニメーションOFF)が可能。

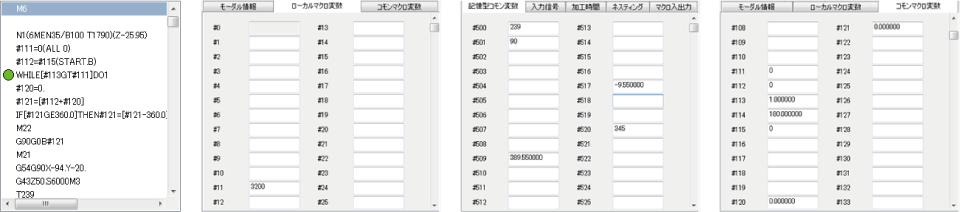

マクロ・サブプロ標準対応

左からIF,WHILE,GOTO.../ ローカル変数/ コモン変数/ 記憶型コモン変数
マクロ文を通常のNCプログラムへの変換も可能


特殊・専用機械対応

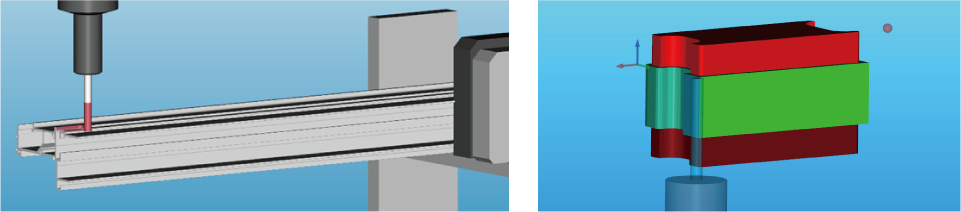

アルミサッシ加工機、樹脂フィルム加工機、精密微細加工機、ナイフ引切り、角ノミ等に対応。


カスタマイズ可能

省力化コマンド、専用コマンドの他、機械動作を詳細かつ分かりやすく再現する為の本体改造を行います。

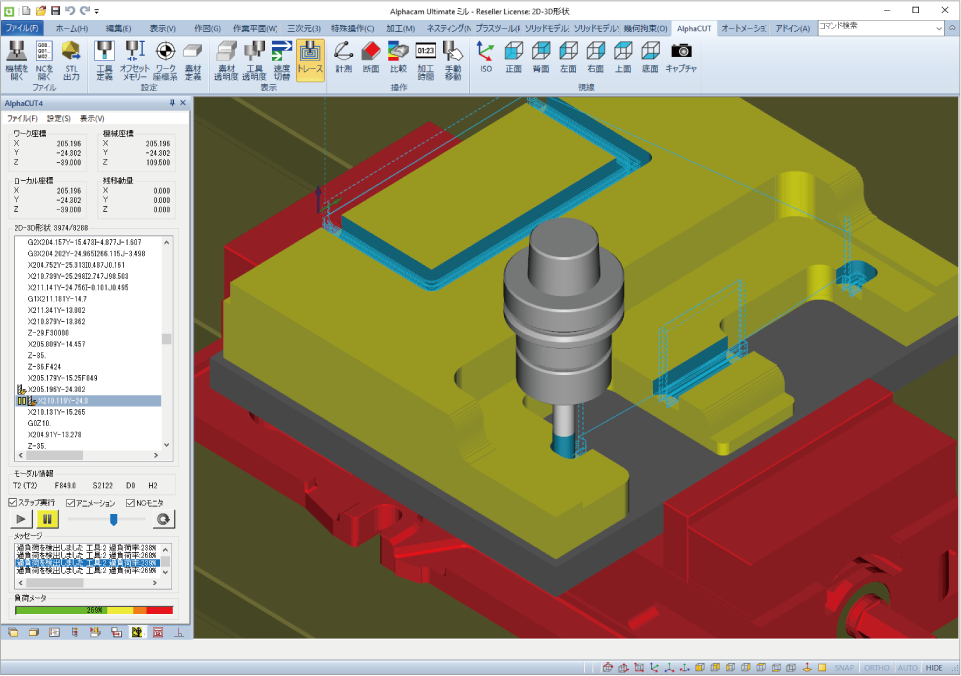

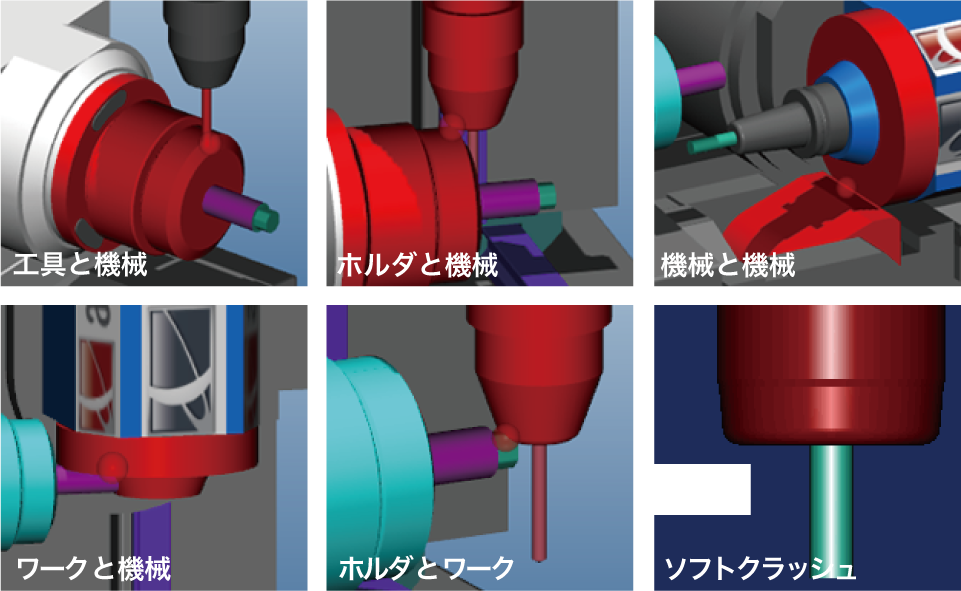

干渉検出

工具と機械、ホルダと機械、機械と機械、ワークと機械、ホルダとワーク、ソフトクラッシュ

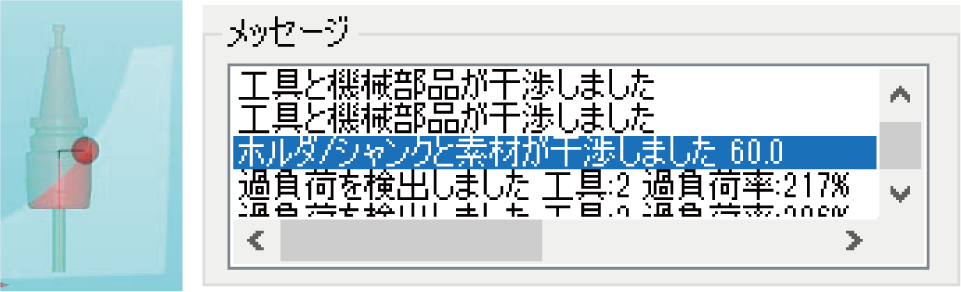

メッセージ

ホルダと素材の干渉図形を作成。工具先端と干渉位置までの長さを検出。
干渉・ストロークオーバー・早送り切削・ソフトクラッシュ等19種類の警告と、104種類のプログラムエラー・文法ミス等を検出することができます。
(メッセージ文をクリックすると、ミスのあったプログラム箇所を特定できます。)

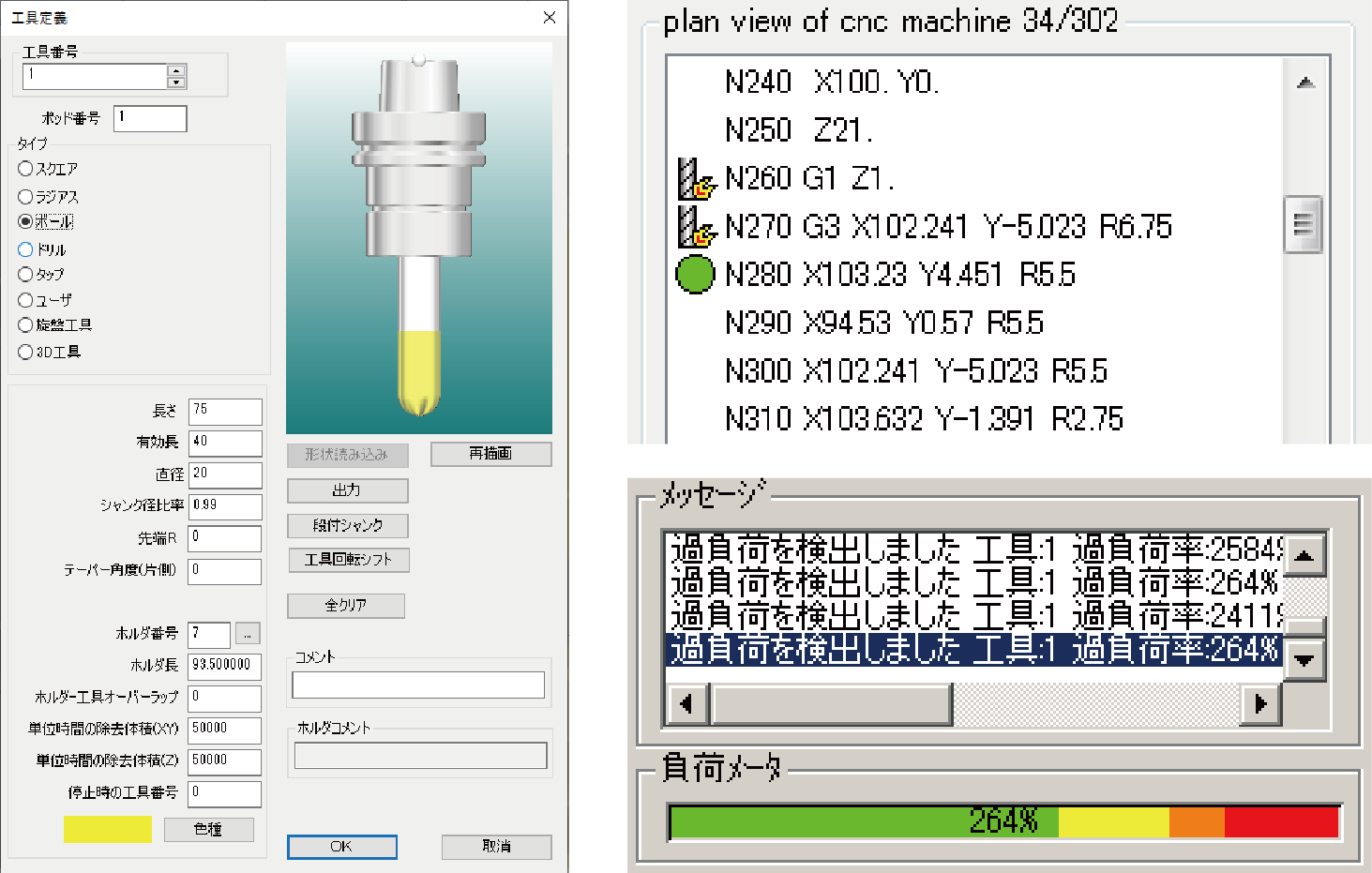

過負荷検出

工具登録時に除去体積の値を設定できます。
右上:過負荷を起こしたブロックには マークとメッセージが表示されます。
右下:過負荷の詳細リアルタイムロードメータ。 工具の除去体積単位は、 mm3/min(ミリ立方メートル÷分)。

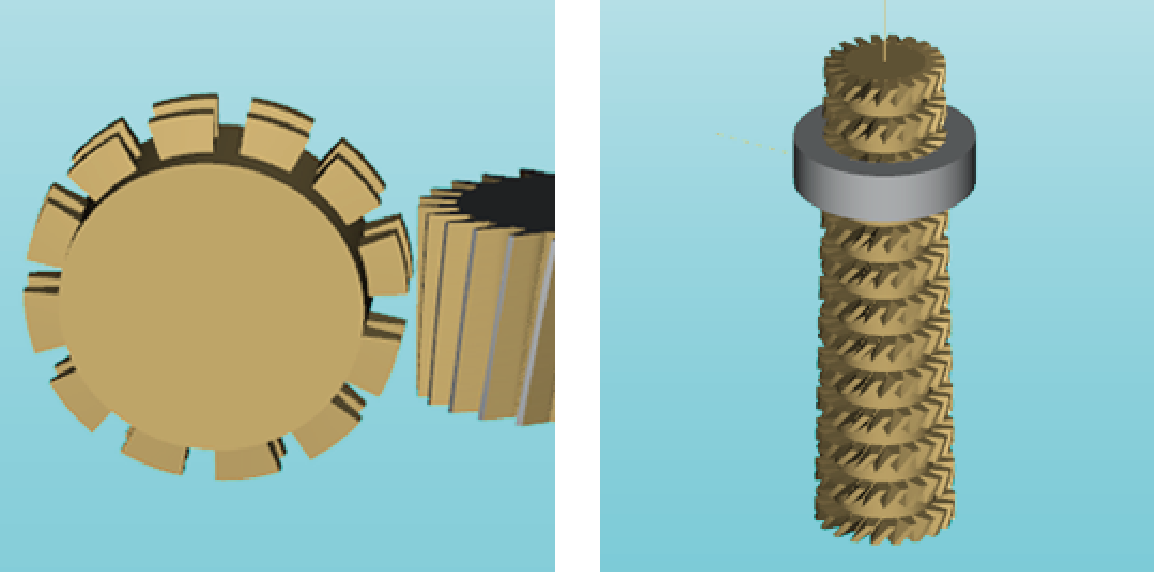

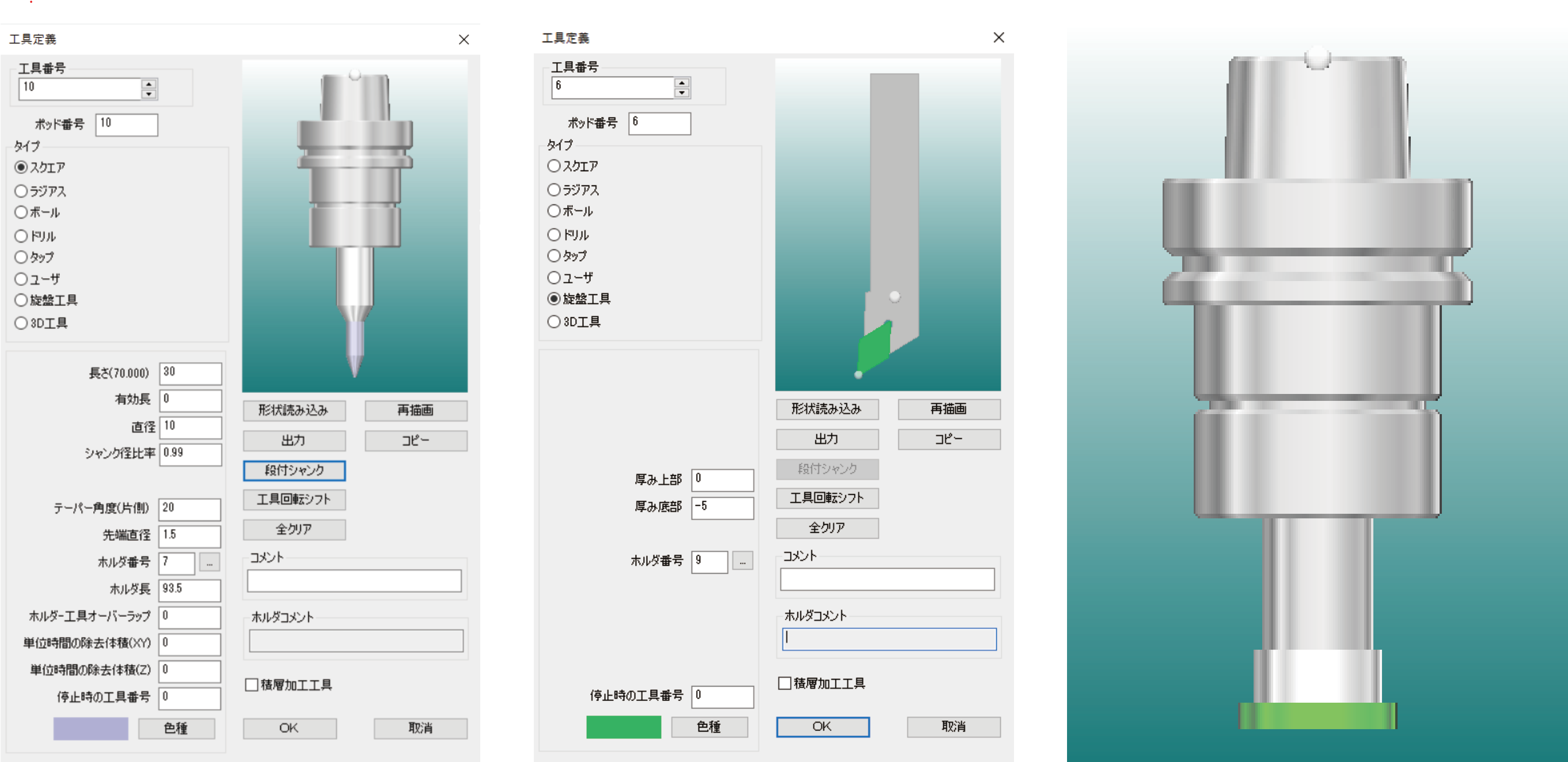

工具定義


工具・ホルダーを登録できます。CSV入出力可能。チップ工具の中底・シャンクでの干渉に対応。3D特殊工具にも対応可能。

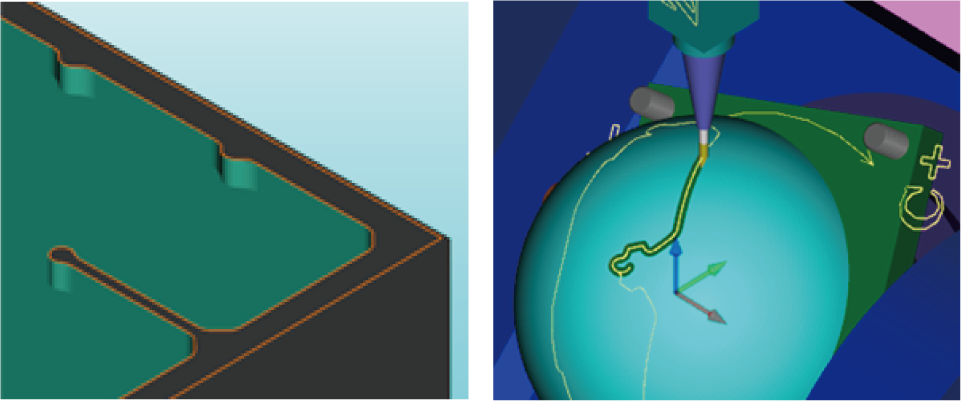

トレース線表示

工具のトレース線(軌跡)を表示できます。(線の太さは変更可能)
トレース線と計測機能を組み合わせることにより、工具中心の位置を割り出すことが出来ます。
またトレース線をDXF等のデータに変換・出力することが可能です。

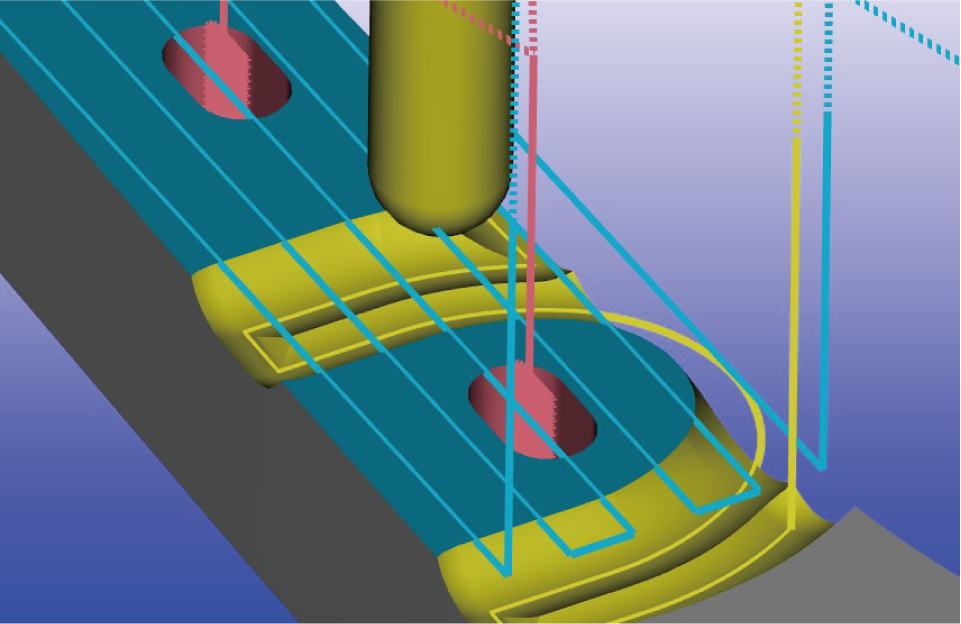

ドローイング

alphaCAMの形状、ポリライ ンをドローイングとして表示させることができます。

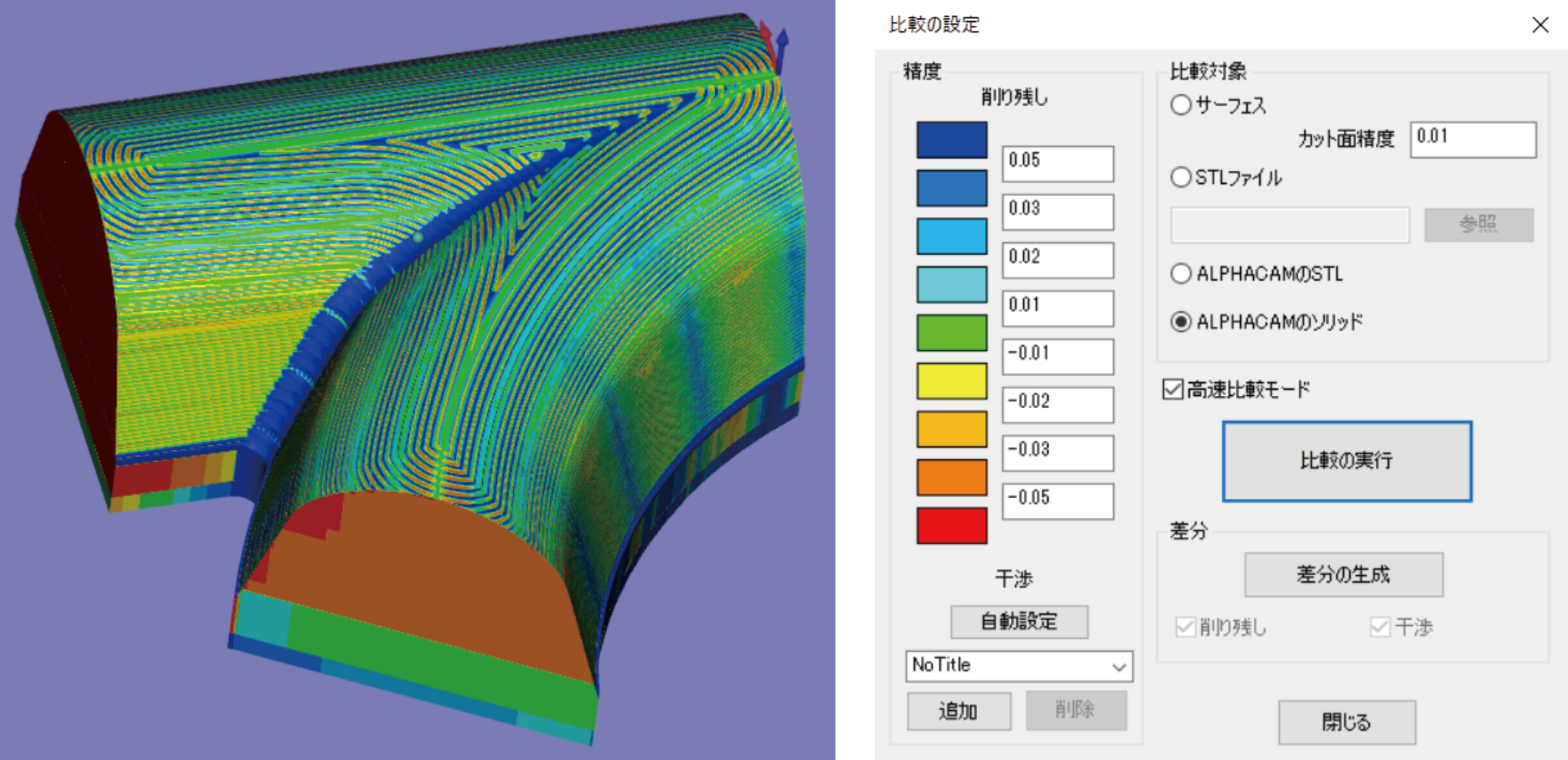

比較機能

3Dモデル(サーフェス・STL・ソリッド)と、シミュレーション結果の形状比較を行います。
精度を任意設定でき、色別で表示します。


断面作成

断面作成はシミュレーション途中でも可能。座標点指定およびマウス操作にて作成できます。

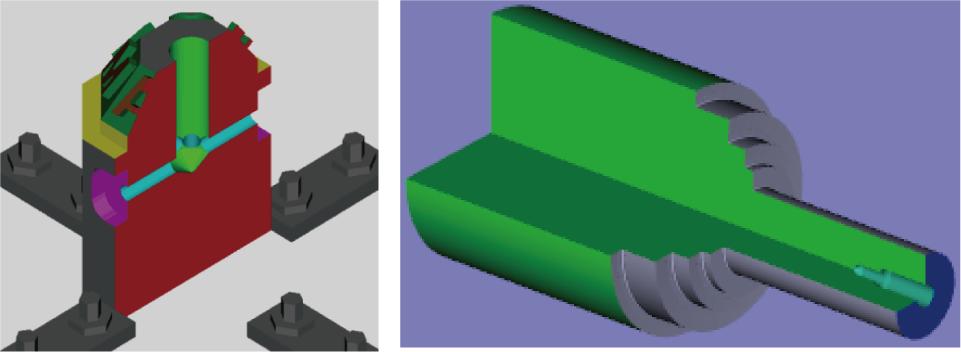

右図:1/4 カット(旋盤)

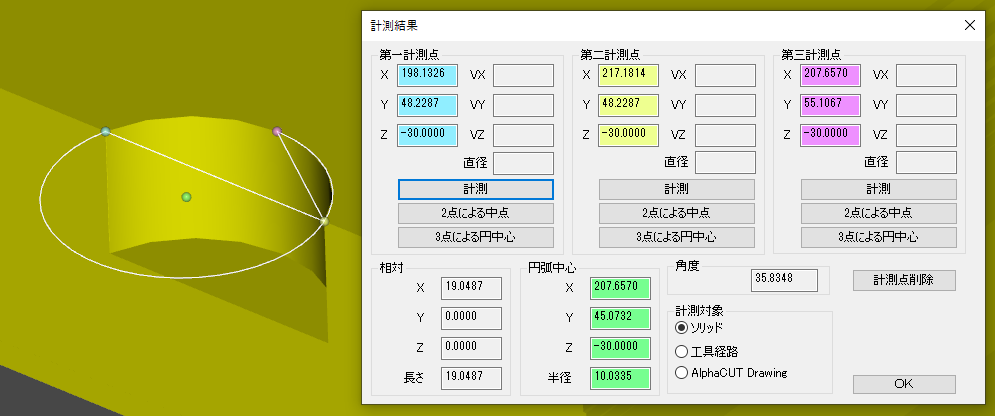

計測機能

ソリッド、工具経路、形状線の距離を計測します。
【2点計測】 2点間のXYZ座標点および相対距離を表示します。
【3点計測】 2点計測に加え、円弧中心・ 直径・半径を表示します。


診断機能

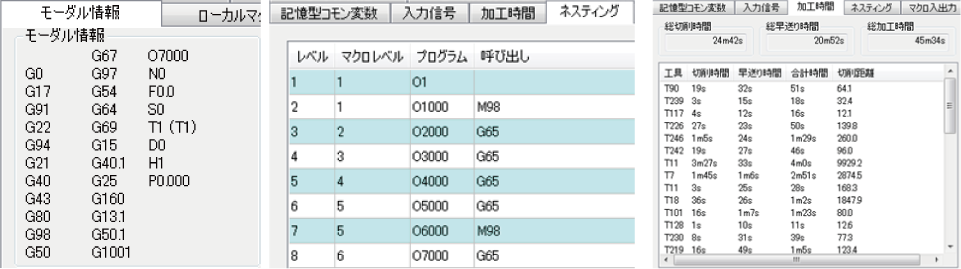

左:リアルタイムモーダル情報 中:サブプログラムネスティング  右:加工時間

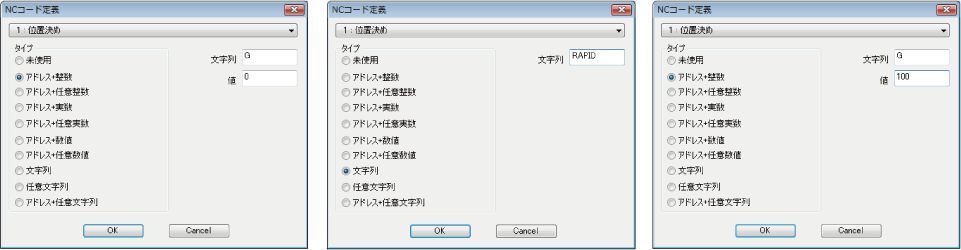

NCコード設定

左:早送りはG0 中:早送りはRAPID  右:早送りはG100
NCコード体系は固定ではなく、設定が可能です。


機能一覧

基本性能

● シミュレ ー ション
ソリッド/ワイヤ/形状として読み込み , 速度設定 , ステップ送り(移動前/後) , ブレークポイント
● 干 渉 チェック
干渉チェックチェックオン/オフ , 早送りで素材を切削 , ホルダの素材衝突 , ソフトクラッシュ , 干渉時停止指定 , 干渉時ビープ音 , ホルダ干渉長さ検出
●診断
座標(ワーク , 機械 , ローカル , 残移動量) , モーダル情報 , 入力信号 , 加工時間 , 負荷検出 , 過負荷検出 , マクロ変数 (コモン記憶型 , コモン , ローカル , ネスティング履歴 , マクロ入出力)
●手動移動
マニュアルアブソリュートON/OFF
●精度設定
表示精度 , 円弧補間 , 直線補間 , 回転軸 , 直線+回転軸

表示性能

●表示設定
内部描画/別画面描画 , 切削工具毎の色分け , 色設定(部品ホルダ背景) , 透明度設定 , ホルダ非表示 , フィクスチャの実行中の表示ON/OFF, マルチウインドウ/マルチビュー表示、 工具追跡表示機能/スクリーンショット
●工具表示
サーフェース/ワイヤ , 工具/ワーク移動
●断面表示
垂直 , 水平 , 任意方向
●視点移動
シミュレーション中に任意方向に移動 , ズーム , パン , 工具先端で視点回転
●透明度変更
ワーク , 工具 , ホルダ , ジグ

検証機能

●トレ ー ス 機 能
プレイバック機能 ,トレース線表示 (切削送り , 早送り , 工具ベクトル)
●サーチ
NCブロックからの工具表示 , トレース線ピックによるNCブロックサーチ
●NCデータ編集
1行編集(変更挿入削除) , NCデータエディタの起動と転送
●計測
座標 , 2点間距離 , 3点からの円弧半径中心座標
●精度比較
任意方向面直方向 , 差分ソリッド生成 , 削り残しソリッド表示 , 干渉ソリッド表示 , 参照線(2D形状)表示によるエッジ比較
● レ ポ ート
シミュレーション中の指定マクロ変数 内容のファイル出力
● シミュレ ー ション 結 果 の 出 力
STL出力

OSP

●OSP ニーモニック
座標計算一部
●OSP システム変数
一部

開発

●特殊機械設定作成
アルミサッシ加工機 , 樹脂フィルム加工機、 微細加工機、角ノミ、プローブ(G31.1)対応
●カスタマイズコマンド作 成
省力化コマンド , 専用コマンド 等


仕様一覧

マシニング(基本)仕様

項 目 Level 1 Level 2 Level 3 Level 4
対応コントローラ FANUC , OSP , 三菱 , 東芝 , シーメンス(制限有) , ハイデンハイン(制限有) , その他対応可能
NCコード 定義方式(各社対応)
ワーク座標系 G54-59・拡張
制御軸数
3
4
5
10
同時制御軸数
3
3
4
10
軸制御 回転軸 , 近回り , 360度丸め , 直径指定 , OSPリミット処理
工具径補正・長補正 FANUC A/B , OSP,その他
固定サイクル
主軸数
50
50
50
100
アタッチメント対応
-
-
工具の数と種類
2000
2000
2000
2000
特殊形状工具・旋盤工具は作図またはDXF等の読み込みによる形状指定
工具交換 ATC , タレット対応
マクロ対応 FANUC , OSP , 三菱 , 東芝 , その他対応可能
サブ多重呼び出し
10
WHILE多重
27
マクロ変数・システム変数 FANUC , 三菱 , 東芝 , OSP(VC***とタイプ1) , その他対応可能
素材 2D形状の押し出し・回転 , サーフェース , STL , ソリッド
素材の移動・回転等 移動 , 回転 , 駆動軸の変更 , スクラップの分離・色分け・非表示
ジグ 2D形状の押し出し・回転 , サーフェース , STL , ソリッド
補間・座標変換 ミラー , 2D座標回転 , スケーリング , 極座標補間 , 円筒補間 , 3次元円弧補間 , インボリュート補間 , 渦巻 , 円錐補間 , 真円切削 , 3D座標変換
同時5軸での先端点制御
-
-
-
工具軸方向工具長補正
-
-
-
スキップ機能設定(G31) 信号入力予想の終点からの距離 , スキップ信号ONからの食い込み量

旋盤仕様

項 目 Level 1 Level 2 Level 3 Level 4
制御軸数
3
4
5
10
旋盤主軸スピンドル数
1
1
1
1
最大タレット数
1
1
1
1
同時制御系統数
1
1
1
1

インポート

ソリッド読込みオプション無し ANVIL , CADL , DWG , DXF , Google SketchUp , IGES , Postscript , Rhino , STL , VDA-FS
ソリッド読込みオプション有り 3次元座標点列 , ACIS , Inventor , Parasolid , Part Modeler , Solid Edge , SOLIDWORKS , VISI SpaceClaim , STEP 【追加有償オプション】Catia V1-4 , Catia V5 , Creo Parametric/NX

推奨パソコン

Windows 8.1,10 (64bit) Professional,Enterprise,Ultimate CPU:Intel Core i7以上  メモリ:16GB以上 HDD:2GB以上の空き  DVDドライブ装置  グラフィックカード:NVIDIA社 QUADROシリーズ (2GB以上:OpenGL対応)

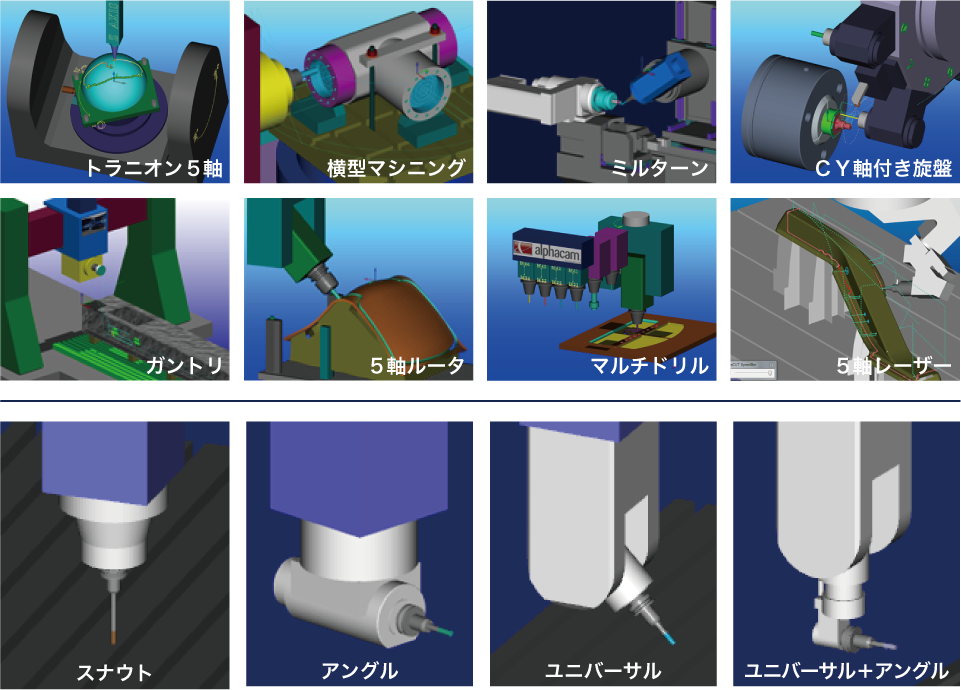

対応可能な機械構成



【マシニング】トラニオン、横型、ガントリー
【旋盤】ミルターン(複合旋盤)、CY軸付き旋盤
【ルータ】5軸ルータ、マルチドリル
【レーザー】5軸レーザー


【ヘッド】スナウト、アングル、ユニバーサル、ユニバーサル+アングル



Alphacam日本国内総代理店
ライコムシステムズ株式会社

sales○licom.co.jp
○を@に変換してご送信ください。

※お見積り・デモンストレーションのご用命は富山本社へご連絡ください。
